Separador de ciclones Industrial vórticeMulti para líquido colector de polvo

Fabricamos Separador de ciclónvórticeIndustrial Multi para líquido colector de polvo. Nos dedicamos a la maquinaria de minería muchos años, y nuestras máquinas se han exportado al sur de Asia, América del Sur, África, Oriente Medio y alguna otra área. Esperamos ser su socio en China.

1. Introducción del producto

El separador de tipo KX está diseñado aplicando la teoría de corriente de remolino plano al separador de ciclones. Se puede combinar con molinos como molino Raymond, molino de bolas y molino de rodillos para separar el polvo ultrafino, que tiene las funciones de bajo consumo de energía y baja contaminación. La eficiencia de selección de polvo es superior al 85%; el ajuste de finura es flexible y conveniente. El dispositivo también se puede usar para separar el polvo de piedra súper estándar en el proceso de producción de arena artificial, y puede controlar convenientemente el contenido del polvo de piedra en la arena artificial.

2. Especificación

Modelo	Velocidad de rotación (r/min)	Capacidad (t/h)	Fineza (80um)	Motor principal			Soplador
Modelo	Velocidad de rotación (r/min)	Capacidad (t/h)	Fineza (80um)	Modelo	Potencia (kw)	Rango de velocidad (r/min)	Velocidad de rotación (r/min)	Presión del aire (Pa)	Volumen de aire(m3/h)	Potencia (kw)
KX500	190-380	16-20	8%-10%	YCTL225-4A	11	125-1250	1680	2494	29668	30
KX600	150-350	21-28	8%-10%	YCTL225-4B	15	132-1320	1200	2400	34996	37
KX700	130-320	35-46	8%-10%	YCTL225-4C	18.5	132-1320	1000	2390	64188	55
KX800	120-280	55-65	8%-10%	YCTL280-4B	22	132-1320	980	2546	86331	75
KX900	120-280	70-86	8%-10%	YCTL355-4A	37	132-1320	800	2456	99493	90
KX1000	120-280	90-115	8%-10%	YCTL355-4B	55	132-1320	900	2684	136430	110
KX1200	120-260	120-160	8%-10%	Y380M-4	75	120-1480	680	2771	165164	160

3. Principio de trabajo

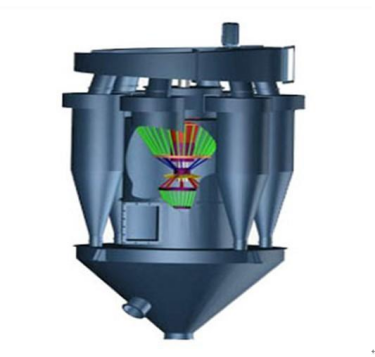

El material de molienda entra en la carcasa interna del separador de ciclones desde la tolva superior y cae sobre la placa de distribución integrada con el rotor. Bajo la rotación de alta velocidad de la placa de distribución, el material se somete a una fuerza centrífuga inercial. Al mismo tiempo, el material es soplado bajo el flujo de aire ascendente generado por las palas de la pala de distribución. Las partículas más finas flotan hacia arriba y se suspenden en la cámara, mientras que los materiales más gruesos caen.

Un rotor tipo jaula se coloca debajo de la placa de distribución. El rotor gira con el eje principal para formar un flujo de vórtice. El material más grueso caído se rompe de nuevo, y el polvo fino se levanta y devuelve en el viento circulante.

4. Características

1. Combinando una variedad de principios de selección de polvo, los materiales se seleccionan todos en el área de selección de polvo, por lo que la precisión de la clasificación es alta.

2. El motor de velocidad ajustable se utiliza para ajustar la velocidad del husillo, por lo que el ajuste de finura es conveniente, sensible y confiable. Además, el rango de ajuste y la aplicación es amplio.

3. Optimizó la escala espacial del área de selección de polvo y el área de elevación, y mejoró la eficiencia de la selección de polvo.

4. Todas las piezas de desgaste están protegidas por placas de revestimiento de nuevo tipo, que es fácil y conveniente reparar y prolongar efectivamente la vida del separador de ciclones.

5. Ahorro de energía y reducción del consumo. El consumo de energía del sistema se reduce en aproximadamente un 30% en comparación con el clasificador de flujo circulante tradicional.

6. Se adopta el soplador a prueba de polvo y reductor de vibraciones con una base de máquina amortiguadora de vibraciones. Toda la máquina funciona básicamente sin vibraciones.

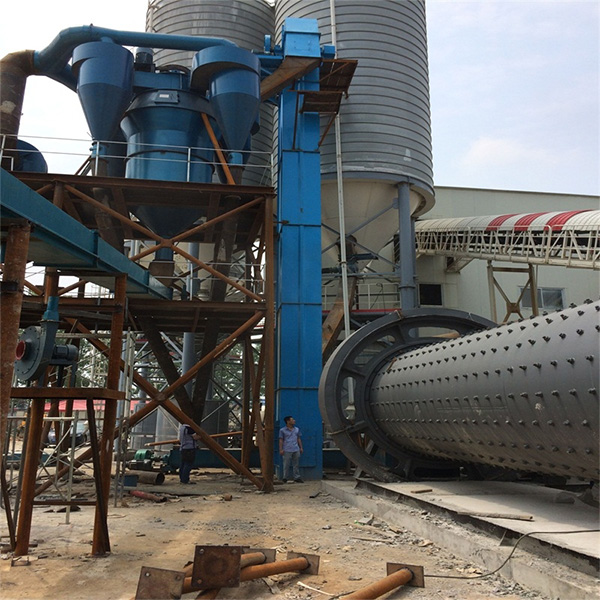

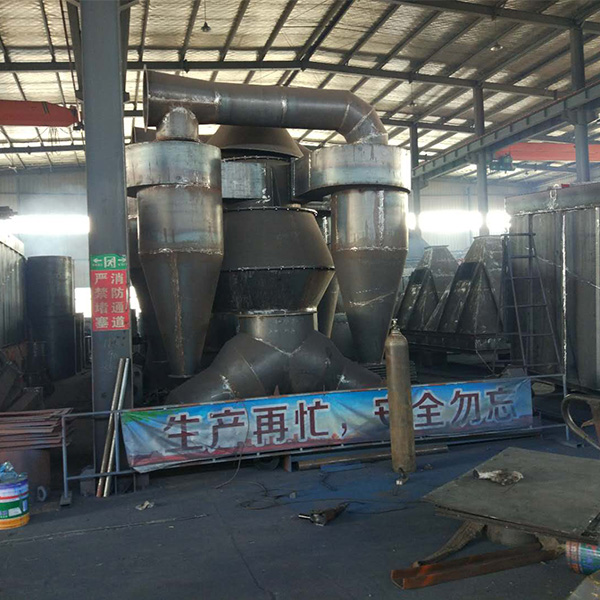

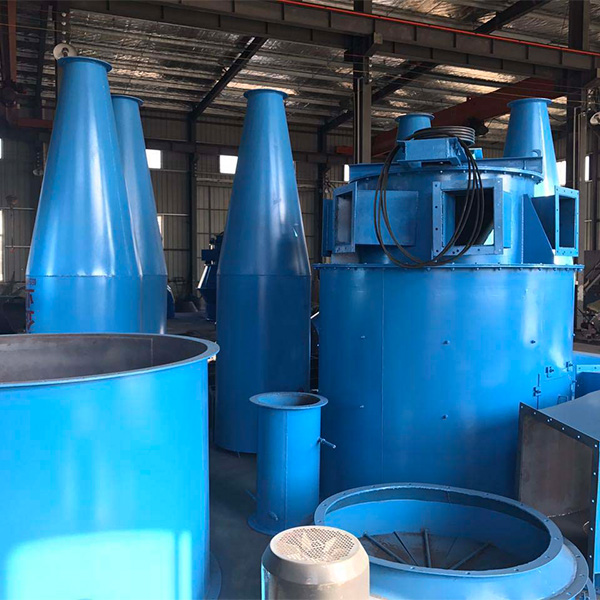

5. Imágenes
