Molino de bolas

Fabricamos pequeña planta de molino de bolas húmedas de piedra caliza de cerámica. Nos dedicamos a la maquinaria de minería muchos años, y nuestras máquinas se han exportado al sur de Asia, América del Sur, África, Oriente Medio y alguna otra área. Esperamos ser su socio en China.

1. Introducción del producto

El molino de bolas húmedo es una especie de molino de bolas y es la máquina de molienda más comúnmente utilizada en la industria de procesamiento de minerales. Su mecanismo de trabajo interno es más complicado que otras máquinas de molienda. El molino de bolas húmedas tiene alta eficiencia, partículas uniformes, menos contaminación por polvo y bajo ruido. El medio líquido de fresado de bolas (agua o etanol absoluto, etc.) entrará en el espacio de grieta, bloqueando el cierre de la grieta, lo que hará que la grieta se propague rápidamente y mejore en gran medida la eficiencia.

2. Especificación

Modelo	Velocidad de rotación(r/min)	Carga de bola(t)	Tamaño de alimentación (mm)	Tamaño de descarga (mm)	Capacidad (t/h)	Potencia (kw)	Pesos(t)
φ900×1800	36-38	1.5	≤20	0.075-0.89	0.65-2	18.5	4.6
φ900×3000	36	2.7	≤20	0.075-0.89	1.1-3.5	22	5.6
φ1200×2400	36	3	≤25	0.075-0.6	1.5-4.8	30	12
φ1200×3000	36	3.5	≤25	0.074-0.4	1.6-5	37	12.8
φ1200×4500	32.4	5	≤25	0.074-0.4	1.6-5.8	55	13.8
φ1500×3000	29.7	7.5	≤25	0.074-0.4	2-5	75	15.6
φ1500×4500	27	11	≤25	0.074-0.4	3-6	90	21
φ1500×5700	28	12	≤25	0.074-0.4	3.5-6	130	24.7
φ1830×3000	25.4	11	≤25	0.074-0.4	4-10	130	28
φ1830×4500	25.4	15	≤25	0.074-0.4	4.5-12	155	32
φ1830×6400	24.1	21	≤25	0.074-0.4	6.5-15	210	34
φ1830×7000	24.1	23	≤25	0.074-0.4	7.5-17	245	36
φ2100×3000	23.7	15	≤25	0.074-0.4	6.5-36	210	34
φ2100×4500	23.7	24	≤25	0.074-0.4	8-43	245	42
φ2100×7000	23.7	26	≤25	0.074-0.4	848	280	50
φ2200×4500	21.5	27	≤25	0.074-0.4	9-45	280	48.5
φ2200×6500	21.7	35	≤25	0.074-0.4	14-26	370	52.8
φ2200×7000	21.7	35	≤25	0.074-0.4	15-28	380	54
φ2200×7500	21.7	35	≤25	0.074-0.4	15-30	380	56
φ2400×4500	21	30	≤25	0.074-0.4	8.5-60	320	65
φ2700×4000	20.7	40	≤25	0.074-0.4	12-80	400	94
φ2700×4500	20.7	48	≤25	0.074-0.4	12-90	430	102
φ3200×4500	18	65	≤25	0.074-0.4	25-130	800	137

3. Estructura y principio de trabajo

El molino de bolas húmedas se compone principalmente de parte de alimentación, parte de descarga, parte de torneo, parte de transmisión (engranaje de reducción, engranaje de transmisión pequeño, motor y control eléctrico). El eje hueco está hecho de acero fundido, el revestimiento interior se puede reemplazar y el barril está incrustado con revestimiento resistente al desgaste, que tiene una buena resistencia al desgaste.

El material se alimenta uniformemente en la primera cámara del molino de bolas húmedo mediante el dispositivo de alimentación a través del árbol hueco de alimentación. La cámara tiene revestimiento escalonado o revestimiento ondulado, y en su interior se instalan bolas de acero de diferentes especificaciones. Cuando el cilindro gira, el mineral y las bolas de acero en el cilindro se llevan a una cierta altura por la fuerza centrífuga, y luego se lanzan bajo la acción de la gravedad, y el mineral se aplasta gradualmente bajo la acción del impacto y la molienda. Después de que el material se haya molido en la primera cámara, entra en la segunda cámara a través de la partición de pared única. La cámara está equipada con una placa de revestimiento plana con bolas de acero dentro para molir aún más el material, y el material de tierra se descarga desde el puerto de descarga.

4. Características

1. El rodamiento rodante reemplaza al rodamiento deslizante, que reduce en gran medida la fricción, y tiene las características de una fuerte adaptabilidad, una gran relación de aplastamiento y un fácil ajuste de la finura del producto.

2. El diseño cónico se adopta en el extremo de descarga, lo que no solo aumenta el volumen, sino que también aumenta el efecto de molienda repetido.

3. En comparación con los molinos de bolas secos, el costo de producción del molino de bolas húmedo es mucho más pequeño. Además, los costes operativos del sistema en general son mucho más bajos.

4. La placa de revestimiento anular ranurada se utiliza para aumentar la superficie de contacto entre la bola y el mineral, fortalecer el efecto de molienda y reducir el consumo de energía.

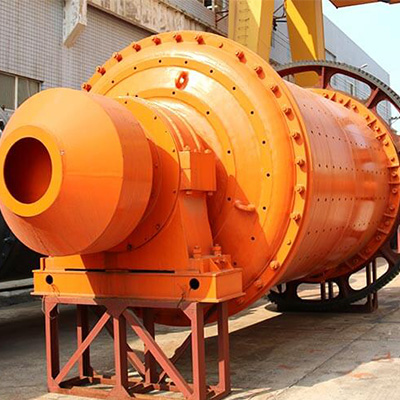

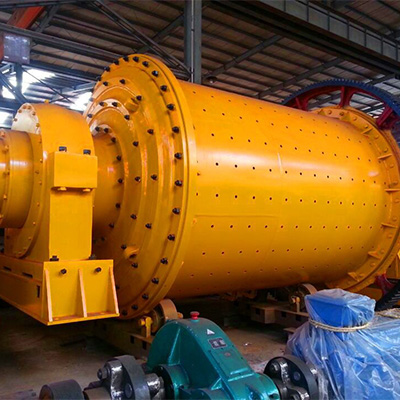

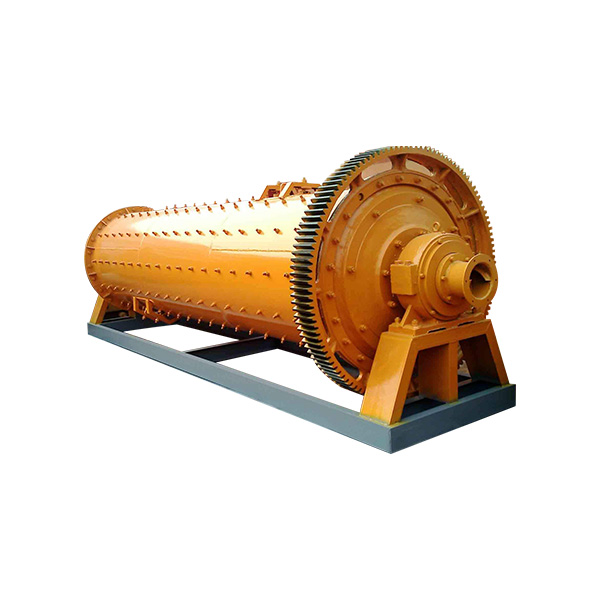

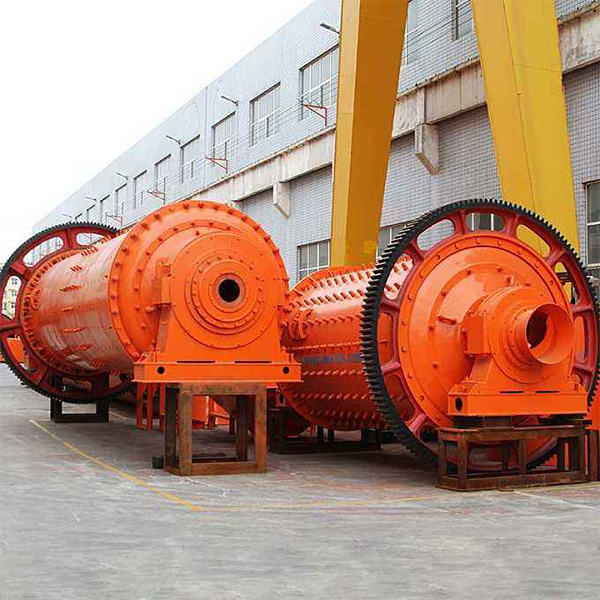

1. Imágenes
