Molino de molienda

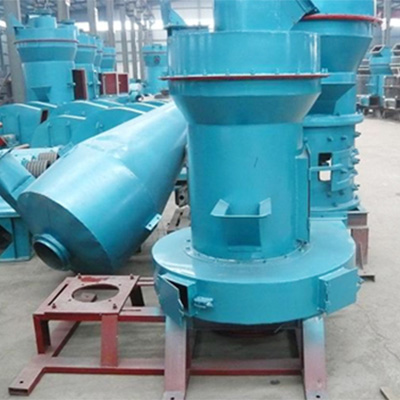

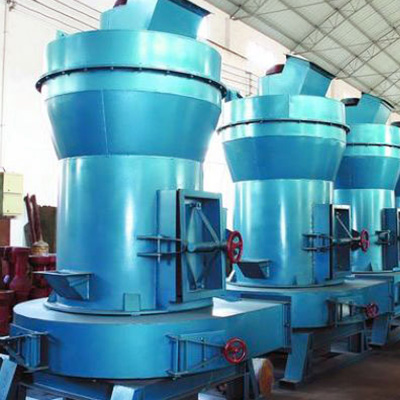

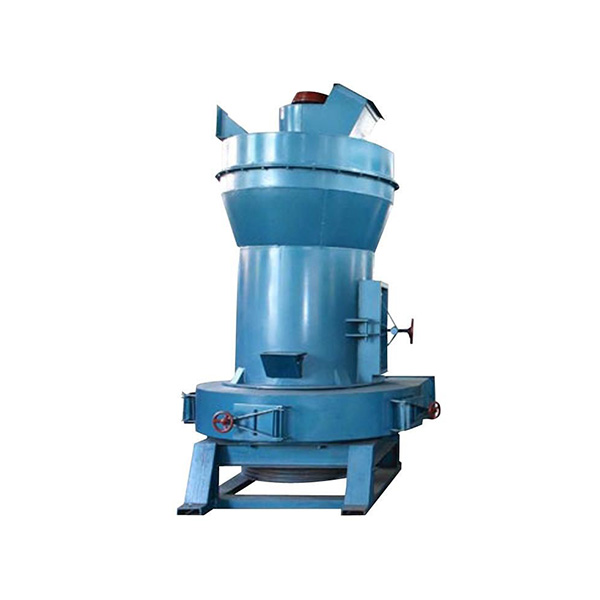

Molino Raymond Rodillo vertical de vidrio de piedra caliza de sílice con bajos costos
Fabricamos vidrio de caliza de sílice vertical de rodillo de molino Raymond con bajos costos. Se puede usar en muchas industrias como química, carbón, electricidad y así sucesivamente. Nuestro SANKAY es profesional en todo tipo de molinos. Nuestras máquinas son populares por su buena calidad, diseño razonable y buen rendimiento en el mercado internacional.
1. Introducción del producto
El molino Raymond está diseñado y mejorado sobre la base de los productos avanzados en el extranjero. Tiene mayor eficiencia, menor consumo de energía, menor espacio de piso y menor inversión que el molino de bolas. Se utiliza ampliamente para la fabricación de polvo de circulación de circuito cerrado de alta eficiencia en la minería, química, materiales de construcción, metalurgia, materiales refractarios, cemento y otras industrias. La finura del producto está entre 198 y 44 micras (malla 80 - malla 325). Y puede ser controlado por el clasificador para satisfacer los requisitos de diferentes usuarios.
2. Especificación
Modelo | Rodillo No. | Tamaño del rodillo (mm) | Tamaño del anillo (mm) | Tamaño de alimentación (mm) | Tamaño del producto (mm) | Capacidad(t/h) | Potencia(kw) | (mm) | Pesos (t) |
3R1510 | 3 | 150×100 | 570×100 | 15 | 0.198-0.044 | 0.3-1.2 | 7.5 | 3200×2100×3800 | 2 |
3R2115 | 3 | 210×150 | 630×150 | 15 | 0.198-0.044 | 0.4-1.6 | 15 | 4100×3300×4500 | 3.6 |
3R2615 | 3 | 260×150 | 780×150 | 20 | 0.198-0.044 | 0.8-2.5 | 18.5 | 4300×3500×5100 | 4.2 |
3R2715 | 3 | 270×150 | 830×150 | 20 | 0.198-0.044 | 0.9-3 | 22 | 4500×4100×5200 | 4.8 |
3R3015 | 3 | 300×150 | 875×150 | 20 | 0.198-0.044 | 1.2-4 | 30 | 5800×4100×5200 | 5.3 |
4R3016 | 4 | 300×160 | 890×160 | 20 | 0.198-0.044 | 1.5-4 | 30 | 6500×4100×5200 | 8.5 |
4R3216 | 4 | 320×160 | 970×160 | 25 | 0.198-0.044 | 1.8-6 | 37 | 7900×5800×9100 | 15 |
5R4119 | 5 | 410×190 | 1280×190 | 30 | 0.198-0.044 | 3-10 | 75 | 9200×8000×9700 | 24 |
3. Estructura

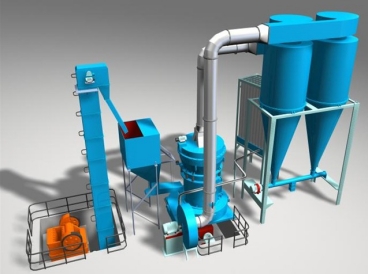

El sistema de molino Raymond se compone principalmente de la máquina principal, tolva, alimentador vibrador, ascensor de cubo, clasificador, soplador, colector de polvo, eliminador de polvo y tuberías. La máquina principal está compuesta por marco, voluta de entrada, cuchillas, rodillos, anillos, carcasa y motor.
El material triturado es enviado a la tolva de almacenamiento por el elevador de cubo, y luego alimentado de forma continua y uniforme a la cámara de molienda por el alimentador vibratorio. Los rodillos suspendidos en el eje del brazo transversal giran alrededor del eje vertical y sobre su eje. Debido a la fuerza centrífuga durante la rotación, los rodillos oscilan hacia fuera y se presionan contra el anillo. El material es enviado entre los rodillos y el anillo por la cuchilla para lograr el propósito de molienda. El aire soplado por el soplador entra en el molino y sopla el polvo al clasificador colocado por encima de la cámara de molienda. Después de seleccionar, los polvos que cumplen la finura son recogidos por el colector de polvos como productos; los polvos más gruesos caen y se muelen de nuevo. El exceso de flujo de aire se purifica mediante el eliminador de polvo y se descarga.
5. Características
1. En comparación con el molino horizontal, el molino Raymond adopta la estructura vertical, que tiene una pequeña huella y una fuerte sistematicidad.
2. El molino Raymond adopta el control centralizado del sistema eléctrico. El taller puede realizar operaciones no tripuladas.
3. Las piezas de desgaste están hechas de materiales resistentes al desgaste de alta calidad. Operación fiable, ciclo de reemplazo largo, reduciendo en gran medida los costos operativos.
4. El alimentador vibrador electromagnético puede realizar la alimentación uniforme, el ajuste fácil, los bajos costos y el mantenimiento conveniente.
5. Adopta el colector de polvo de alta calidad, que hace que la contaminación del polvo pequeña y el ruido bajo.
6. Partes
7. Imágenes
