Pantalla y alimentador
Pantalla rotativaTambor vibrando carbón de arena con alta eficiencia de gran capacidad
Fabricamos carbón de arena vibrante de tambor de pantalla rotativa con alta eficiencia de gran capacidad. Nos dedicamos a la maquinaria de minería muchos años, y nuestras máquinas se han exportado al sur de Asia, América del Sur, África, Oriente Medio y alguna otra área. Esperamos ser su socio en China.
1. Introducción del producto
La pantalla rotativa se utiliza principalmente para la clasificación y cribado de materiales medios y finos. Es el equipo especial de cribado ampliamente utilizado en centrales eléctricas, plantas de coqueo, materiales de construcción, metalurgia, industria química, minería y otras industrias. Supera el problema de obstrucción de la pantalla que se produce cuando la pantalla vibratoria circular y la pantalla lineal criban materiales de alta humedad, lo que mejora la eficiencia y la fiabilidad del cribado. Durante el funcionamiento, la pantalla funciona lenta y uniformemente, impacta ligeramente, funciona de forma estable e instala fácilmente. Además, podemos personalizar diferentes modelos de acuerdo con diferentes requisitos de material y entorno de trabajo para satisfacer diferentes necesidades de producción.
Especificación
Modelo | Tamaño del tambor (m) | Ángulo | Velocidad de rotación (r/min) | Mallapantalla (mm) | Max. tamaño de alimentación (mm) | Capacidad(m³/h) | Potencia (kw) | |
Tamaño de malla (2mm) | Tamaño de malla (30mm) | |||||||
YTS1030 | Φ1*3 | 5-7° | 22.5 | 2-30 | 60 | 10 | 60 | 4 |
YTS1040 | Φ1×4 | 5-7° | 25 | 2-30 | 60 | 11 | 80 | 4 |
YTS1230 | Φ1.2×3 | 5-7° | 20 | 2-30 | 70 | 12 | 100 | 5.5 |
YTS1240 | Φ1.2×4 | 5-7° | 20 | 2-30 | 70 | 14 | 120 | 5.5 |
YTS1250 | Φ1.2×5 | 5-7° | 20 | 2-30 | 70 | 15 | 140 | 5.5 |
YTS1530 | Φ1.5×3 | 5-7° | 17 | 2-30 | 80 | 18 | 150 | 5.5 |
YTS1540 | Φ1.5×4 | 5-7° | 17 | 2-30 | 80 | 18 | 150 | 7.5 |
YTS1550 | Φ1.5×5 | 5-7° | 17 | 2-30 | 80 | 20 | 180 | 11 |
YTS1560 | Φ1.5×6 | 5-7° | 17 | 2-30 | 80 | 22 | 200 | 11 |
YTS2040 | Φ2×4 | 5-7° | 12 | 5-60 | 90 | 25 | 250 | 15 |
YTS2050 | Φ2×5 | 5-7° | 12 | 5-60 | 90 | 30 | 300 | 15 |
YTS2060 | Φ2×6 | 5-7° | 12 | 5-60 | 90 | 35 | 350 | 18.5 |

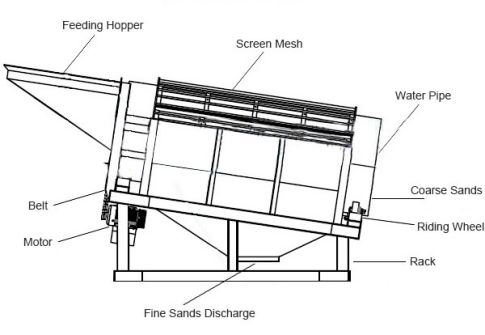

2. Estructura y principio de trabajo
La estructura de la pantalla rotativa es simple, consiste principalmente en motor, reductor, dispositivo de rodillos, soportey otras partes.
El dispositivo de rodillo circular está montado en el bastidor, y el motor está conectado con el dispositivo de rodillo a través del acoplamiento a través del reductor. Cuando el material entra en el tambor, el tambor gira bajo la acción del motor, y el material se mueve en el tambor en la dirección de rotación del tambor. Las mallas de pantalla instaladas en el tambor tienen diferentes tamaños de malla, y los materiales cualificados (bajo la pantalla) se descargan a través de la malla de pantalla. Los materiales no cualificados (en la pantalla) se descargan a través del extremo del tambor para completar el trabajo de cribado. A medida que el material se gira y lamina dentro del tambor, el material atascado puede ser expulsado para evitar que la malla de la pantalla se bloquee.
3. Características
1.Aplicauso, alta eficiencia de cribado.
La pantalla rotativa se utiliza ampliamente para cribar varios tipos de materiales. No importa carbón de mala calidad, lodo o carbón bituminoso y otros materiales, puede procesarse sin problemas. La máquina puede estar equipada con un dispositivo de limpieza. No importa diversos materiales entren en el cilindro de cribado, la pantalla puede manejarlos de manera eficiente.
Al mismo tamaño, el área efectiva de la pantalla rotativa es grande, por lo que el material puede entrar en contacto con la pantalla por completo, por lo que la capacidad de manipulación por unidad de tiempo es grande. Utiliza plenamente el efecto de gravedad del material en la operación, por lo que la potencia del motor es pequeña y el consumo de energía es solo la mitad de otras pantallas.
3. Respetuoso con el medio ambiente, bajo ruido.
Todo el cuerpo de la pantalla se puede sellar para evitar polvo y bloquear salpicaduras durante el cribado. La pantalla gira a baja velocidad y tiene una cubierta sellada para que el ruido no pueda transmitirse al exterior.
4.Facílmantenimiento.
La cubierta superior de la pantalla rotativa se puede desmontar. No afecta al funcionamiento normal de la máquina después del desembalado, y el mantenimiento es muy conveniente.

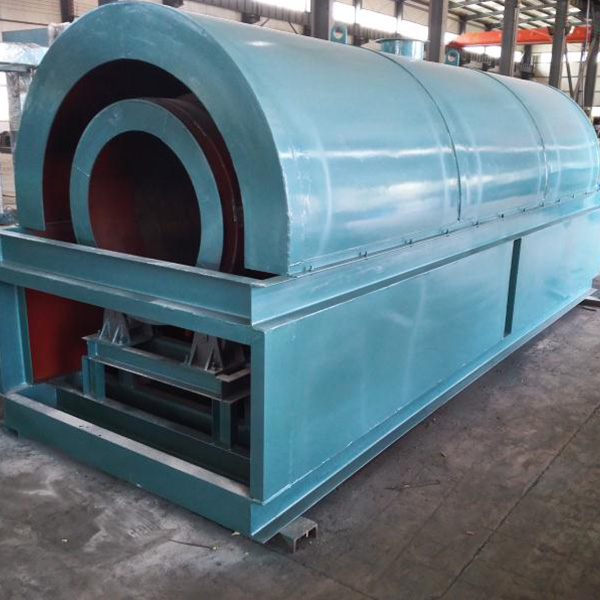

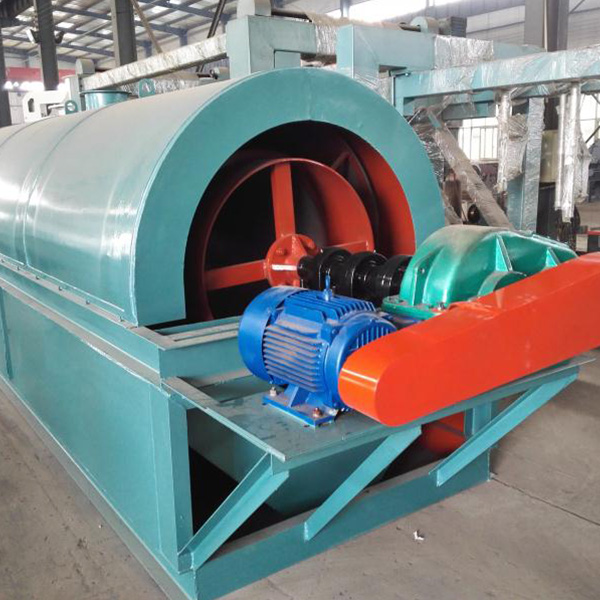

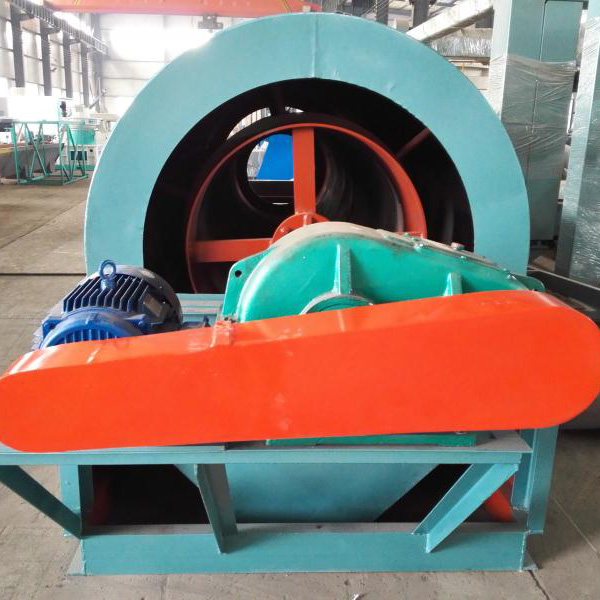

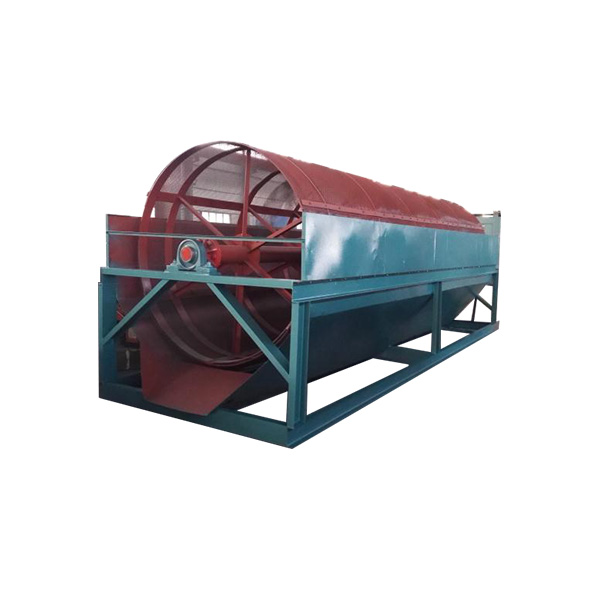

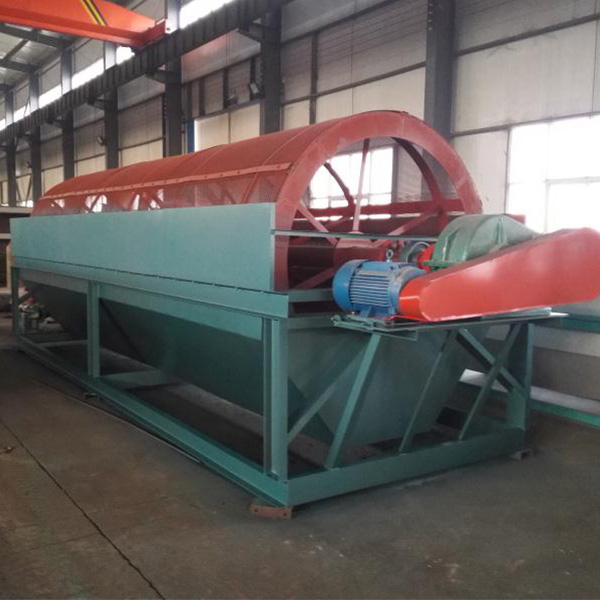

4. Fotos
5. Sitio de trabajo
