3.الشاشة والمغذية
نحن تصنيع طبل شاشة دوارة اهتزاز الفحم الرملي مع قدرة كبيرة عالية الكفاءة. نحن نكرس أنفسنا لآلات التعدين لسنوات عديدة ، وتم تصدير آلاتنا إلى جنوب آسيا وأمريكا الجنوبية وأفريقيا والشرق الأوسط وبعض المناطق الأخرى. نتوقع أن نكون شريكك في الصين.
1. مقدمة المنتج
تستخدم الشاشة الدوارة بشكل رئيسي لتصنيف وفرز المواد المتوسطة والدقيقة. هو معدات الفحص الخاصة المستخدمة على نطاق واسع في محطات الطاقة ومحطات الكوك ومواد البناء والمعادن والصناعة الكيميائية والتعدين وغيرها من الصناعات. إنها تتغلب على مشكلة انسداد الشاشة التي تحدث عند فحص الشاشة الاهتزازية الدائرية والشاشة الخطية للمواد ذات الرطوبة العالية ، مما يحسن من كفاءة وموثوقية الفحص. أثناء التشغيل ، تعمل الشاشة ببطء ومتساوي ، وتؤثر بشكل طفيف ، وتعمل بشكل مستقر وتثبيت بسهولة. بالإضافة إلى ذلك ، يمكننا تخصيص نماذج مختلفة وفقًا لمتطلبات المواد المختلفة وبيئة العمل لتلبية احتياجات الإنتاج المختلفة.
2. مواصفات
نموذج | حجم الطبل (م) | زاوية | سرعة الدوران (r / min) | شبكة الشاشة (مم) | ماكس. تغذية الحجم (مم) | السعة (م³ / ساعة) | الطاقة (كيلوواط) | |
حجم الشبكة (2mm) | حجم الشبكة (30mm) | |||||||
YTS1030 | Φ1*3 | 5-7° | 22.5 | 2-30 | 60 | 10 | 60 | 4 |
YTS1040 | Φ1×4 | 5-7° | 25 | 2-30 | 60 | 11 | 80 | 4 |
YTS1230 | Φ1.2×3 | 5-7° | 20 | 2-30 | 70 | 12 | 100 | 5.5 |
YTS1240 | Φ1.2×4 | 5-7° | 20 | 2-30 | 70 | 14 | 120 | 5.5 |
YTS1250 | Φ1.2×5 | 5-7° | 20 | 2-30 | 70 | 15 | 140 | 5.5 |
YTS1530 | Φ1.5×3 | 5-7° | 17 | 2-30 | 80 | 18 | 150 | 5.5 |
YTS1540 | Φ1.5×4 | 5-7° | 17 | 2-30 | 80 | 18 | 150 | 7.5 |
YTS1550 | Φ1.5×5 | 5-7° | 17 | 2-30 | 80 | 20 | 180 | 11 |
YTS1560 | Φ1.5×6 | 5-7° | 17 | 2-30 | 80 | 22 | 200 | 11 |
YTS2040 | Φ2×4 | 5-7° | 12 | 5-60 | 90 | 25 | 250 | 15 |
YTS2050 | Φ2×5 | 5-7° | 12 | 5-60 | 90 | 30 | 300 | 15 |
YTS2060 | Φ2×6 | 5-7° | 12 | 5-60 | 90 | 35 | 350 | 18.5 |
3. الهيكل ومبدأ العمل

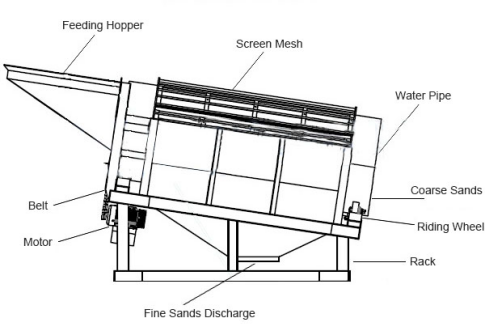

هيكل الشاشة الدوارة بسيط ، ويتكون أساسا من المحرك ، المخفض ، جهاز الأسطوانة ، رف وأجزاء أخرى.
يتم تركيب جهاز الأسطوانة الدائرية على الرف ، ويتصل المحرك بجهاز الأسطوانة من خلال الارتباط من خلال المخفض. عندما تدخل المادة الطبل ، يدور الطبل تحت عمل المحرك ، وتتحرك المادة في الطبل في اتجاه دوران الطبل. شبكات الشاشة المثبتة في الطبل لها أحجام شبكة مختلفة ، وتتفريغ المواد المؤهلة (تحت الشاشة) من خلال شبكة الشاشة. يتم تفريغ المواد غير المؤهلة (على الشاشة) من خلال نهاية الطبل لإكمال عمل الفحص. كما يتم تحويل المواد وتلفتها داخل الطبل ، يمكن طرد المواد العالقة لمنع حظر شبكة الشاشة.
4. الميزات
1. استخدام واسع، كفاءة الفحص العالية.
تستخدم الشاشة الدوارة على نطاق واسع لفحص أنواع مختلفة من المواد. بغض النظر عن الفحم ذات الجودة السيئة أو الفحم الخام أو الفحم البيتوميني وغيره من المواد ، فإنه يمكن أن يعالج بسلاسة. يمكن تجهيز الجهاز بجهاز تنظيف. بغض النظر عن مدى دخول المواد القذرة أو المختلفة إلى أسطوانة الفحص ، يمكن للشاشة التعامل معها بكفاءة.
2. قدرة التعامل الكبيرة، وانخفاض استهلاك الطاقة.
في نفس الحجم ، فإن منطقة الشاشة الفعالة للشاشة الدوارة كبيرة ، بحيث يمكن للمادة الاتصال بالكامل بالشاشة ، لذلك فإن قدرة التعامل لكل وحدة من الوقت كبيرة. فهي تستخدم تأثير الجاذبية للمادة في العملية بشكل كامل ، لذلك فإن طاقة المحرك صغيرة واستهلاك الطاقة هو نصف الشاشات الأخرى فقط.
3. صديقة للبيئة، ضوضاء منخفضة.
يمكن إغلاق جسم الشاشة بأكمله لتجنب الغبار ومنع الرش أثناء الفحص. تدور الشاشة بسرعة منخفضة ولها غطاء مغلق بحيث لا يمكن نقل الضوضاء إلى الخارج.
4. الصيانة السهلة.
يمكن تفكيك الغطاء العلوي من الشاشة الدوارة. لا يؤثر على التشغيل العادي للآلة بعد تفكيك التعبئة ، والصيانة مريحة جدا.
