ريموند ميل الأسطوانة الزجاج من الحجر الجيري السيليكا العمودي مع تكاليف منخفضة

نحن تصنيع ريموند مطحنة الأسطوانة الزجاج الجيري السيليكا العمودي مع تكاليف منخفضة. يمكن استخدامه في العديد من الصناعات مثل الكيمياء والفحم و…

Inquire Whatsapp

5.طاحونة الطحن

تفاصيل المنتج

نحن تصنيع ريموند مطحنة الأسطوانة الزجاج الجيري السيليكا العمودي مع تكاليف منخفضة. يمكن استخدامه في العديد من الصناعات مثل الكيمياء والفحم والكهرباء وهلم جرا. سانكاي لدينا محترف في جميع أنواع مطاحن الطحن. آلاتنا شعبية لجودة جيدة وتصميم معقول وأداء جيد في السوق الدولية.

1. مقدمة المنتج

تم تصميم مطحنة رايموند وتحسينها على أساس المنتجات المتقدمة في الخارج. لديها كفاءة أعلى، واستهلاك طاقة أقل، مساحة أرضية أصغر واستثمار أقل من طاحونة الكرة. يستخدم على نطاق واسع لصنع مسحوق الدورة الدوائرية المغلقة عالية الكفاءة في التعدين والكيمياء ومواد البناء والمعادن والمواد المقاومة للحريق والأسمنت وغيرها من الصناعات. تتراوح دقة المنتج بين 198 ميكرون إلى 44 ميكرون (80 شبكة - 325 شبكة). ويمكن التحكم به من قبل المصنف لتلبية متطلبات المستخدمين المختلفين.

2. مواصفات

نموذج	الأسطوانة لا.	حجم الأسطوانة (مم)	حجم الخاتم (مم)	حجم التغذية (مم)	حجم المنتج (مم)	القدرة (t / h)	الطاقة (كيلوواط)	البعد (مم)	الوزن (طن)
3R1510	3	150×100	570×100	15	0.198-0.044	0.3-1.2	7.5	3200×2100×3800	2
3R2115	3	210×150	630×150	15	0.198-0.044	0.4-1.6	15	4100×3300×4500	3.6
3R2615	3	260×150	780×150	20	0.198-0.044	0.8-2.5	18.5	4300×3500×5100	4.2
3R2715	3	270×150	830×150	20	0.198-0.044	0.9-3	22	4500×4100×5200	4.8
3R3015	3	300×150	875×150	20	0.198-0.044	1.2-4	30	5800×4100×5200	5.3
4R3016	4	300×160	890×160	20	0.198-0.044	1.5-4	30	6500×4100×5200	8.5
4R3216	4	320×160	970×160	25	0.198-0.044	1.8-6	37	7900×5800×9100	15
5R4119	5	410×190	1280×190	30	0.198-0.044	3-10	75	9200×8000×9700	24

3. الهيكل

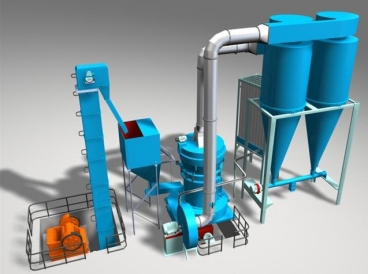

نظام مطحنة رايموند يتكون أساسا من الآلة الرئيسية ، والهوبر ، والمغذية الاهتزازية ، ومصعد دلو ، والمصنف ، والمنفخ ، وجمع الغبار ، وإزالة الغبار والأنابيب. تتكون الآلة الرئيسية من الإطار ، والفولت المدخل ، والشفرات ، والبوال ، والحلقات ، والغلاف والمحرك.

يتم إرسال المادة المسحوقة إلى خالية التخزين بواسطة مصعد دلو ، ثم يتم تغذيتها بشكل مستمر ومتساوي إلى غرفة الطحن بواسطة المغذية الاهتزازية. تدور الأسطوانات المعلقة على عمود الذراع العرضي حول المحور العمودي وعلى محوره. بسبب قوة الطرد المركزي أثناء الدوران ، تتأرجح الأسطوانات نحو الخارج وتضغط على الحلقة. يتم إرسال المادة بين الأسطوانات والحلقة بواسطة الشفرة لتحقيق غرض الطحن. الهواء الذي ينفحه المنفخ يدخل الطاحونة وينفخ المسحوق إلى المصنف الموضع فوق غرفة الطحن. بعد الاختيار ، يتم جمع المساحيق التي تلبي الدقة من قبل جمع المساحيق كمنتجات ؛ تسقط المساحيق الخشنة وتتطحن مرة أخرى. يتم تنقية تدفق الهواء الزائد بواسطة جهاز إزالة الغبار وتفريغه.
