طاحونة عمودية الأسمنت الأسطوانة الفحم الجبس الجيري مع قدرة عالية

نحن تصنيع عمودي طاحونة الأسمنت الأسطوانة الفحم الجبس الجيري مع قدرة عالية. يستخدم على نطاق واسع في الأسمنت والكلينكر والجيبس وغيرها من الخام…

Inquire Whatsapp

5.طاحونة الطحن

تفاصيل المنتج

نحن تصنيع عمودي طاحونة الأسمنت الأسطوانة الفحم الجبس الجيري مع قدرة عالية. يستخدم على نطاق واسع في الأسمنت والكلينكر والجيبس وغيرها من الخامات المعدنية أو غير المعدنية. يمكن لشركتنا تصميم مخطط التدفق الكامل وفقا لمتطلبات العملاء المختلفة ، وهي الخيار الأول لمطاحنة الطحن.

1. مقدمة المنتج

الطاحونة العمودية هي نوع من معدات الطحن والتجفيف بتكنولوجيا ناضجة وأداء متفوق. لديها مزايا قدرة معالجة كبيرة وحجم المنتج القابل للتعديل وتدفق العملية البسيطة. هو الخيار الأفضل لإنتاج المواد الخام الأسمنتية ، كلينكر الأسمنتية ، الصخرة ، الفحم ، الصخرة الصلبية ، الخام ، الكوك ، الكاولين وغيرها من المواد. تعتمد أجزاء التآكل مثل الأسطوانة مواد متقدمة مقاومة للتآكل ولا تتصل مباشرة بأقراص الطحن ، لذلك لديها مزايا واضحة لمعالجة المواد ذات الصلابة المتوسطة والأعلى.

2. مواصفات

نموذج		SLM1100	SLM1300	SLM1500	SLM1700	SLM1900	SLM2200
القدرة (t / h)		8-25	10-40	13-50	18-70	23-85	36-135
الدقة	μm	170-33	170-33	170-33	170-33	170-33	170-33
الدقة	شبكة	80-425	80-425	80-425	80-425	80-425	80-425
منتجات الرطوبة		≤1%	≤1%	≤1%	≤1%	≤1%	≤1%
حجم التغذية (مم)		＜38	＜38	＜40	＜42	＜45	＜50
المواد الرطوبة المحدودة		＜4%	＜4%	＜4%	＜4%	＜4%	＜4%
ماكس. رطوبة محدودة مع التجفيف		＜15%	＜15%	＜15%	＜15%	＜15%	＜15%
درجة حرارة المدخل (℃)		＜350	＜350	＜350	＜350	＜350	＜350
رطوبة المخرج (℃)		70-95	70-95	70-95	70-95	70-95	70-95
قوة الوحدة الرئيسية (كيلوواط)		132	160	250	400	630	900

3. الهيكل ومبدأ العمل

تتكون الطاحونة العمودية أساسا من الأسطوانة ، وقرص الطحن ، وجهاز الضغط ، والمصنف ، والمخفض ، والمحرك ، والإطار وهلم جرا. تستخدم الأسطوانة لمواد الطحن. قرص الطحن هو المكان الذي تطحن فيه الأسطوانات المادة. الفاصل هو مصنف فعال وتوفير الطاقة. يوفر جهاز الضغط ضغط طحن كاف للبكرات لطحن المادة.

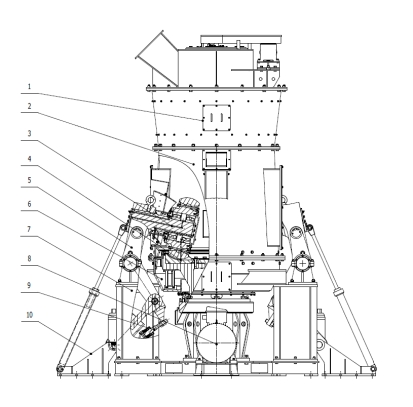

1. الفاصل 2. الإطار العلوي 3. الأسطوانة 4. طحن القرص

5. ذراع النقل 6. أسفل الإطار 7. قاعدة 8. التروس 9. جهاز القفص 10. ضغط الجهاز 11. محطة التشحيم 12. لوحة التحكم

يقود المخفض قرص الطحن إلى الدوران بواسطة المحرك ، وتدخل المادة مركز قرص الطحن من فتحة التغذية. تشكل المادة سطحًا من سرير المواد على قرص الطحن تحت عمل قوة الطرد المركزي. يتم سحق المادة وتسخيرها بواسطة عدة بكرات طحن على قرص الطحن. يتم تفجير المادة الأرضية بواسطة تدفق الهواء في حلقة الهواء ، وتمر عبر المصنف. يتم تفريغ مسحوق الدقيق المطلوب جنبًا إلى جنب مع تدفق الهواء ، الذي يتم جمعه بواسطة جمع الغبار. يسقط المسحوق الخشن على قرص الطحن ويتم طحنه مرة أخرى. سيتم رمي الحديد وغيره من الحطام المختلط في المادة من قرص الطحن ويسقط في منفذ تفريغ الصخرة.

6. ميزة

1. كفاءة عالية واستهلاك الطاقة المنخفض. توفير الطاقة بنسبة 30٪ إلى 40٪ مقارنة بمطاحنة الكرة.

2. عمر خدمة طويل من ارتداء الأجزاء. بما أن الأسطوانات لا تتصل مباشرة بقرص الطحن أثناء العمل ، وتتكون الأسطوانات والألواح البطانية من مواد عالية الجودة ، فإن عمر الخدمة طويل.

3. مجموعة واسعة من الاستخدامات. بالمقارنة مع المطاحن الأخرى ، فإن المطاحن العمودية لها ميزة في التعامل مع المواد المتوسطة والعالية الصلابة. بالإضافة إلى ذلك ، يمكن أن يكون بمثابة مجفف لقدرة التجفيف القوية والاتصال المباشر بين المواد والهواء الساخن.

4. المنتجات مستقرة وذات جودة عالية. تبقى المادة في الطاحونة لفترة قصيرة من الوقت ، والتي من السهل الكشف عن حجم الجسيمات والتركيب الكيميائي للمنتج والسيطرة عليه ، مما يقلل من الطحن المتكرر وجعل جودة المنتج أكثر استقرارًا.

7. موقع العمل
